Installer et tester une prise de terre
La prise de terre est la protection la plus importante d'une installation électrique, et c'est aussi la plus facile à oublier tant qu'aucun incident ne survient. Un défaut d'isolement sur un appareil sans terre correctement raccordée peut mettre l'ensemble du boîtier sous tension, sans qu'aucun voyant ne le signale. Voici comment vérifier soi-même qu'une prise est effectivement reliée à la terre, avec les outils accessibles à un particulier, et où s'arrête ce qu'un bricoleur peut réellement mesurer.
Un tournevis testeur ou un multimètre en continuité permettent de vérifier qu'une prise EST reliée à la terre, mais ne mesurent pas la qualité de cette liaison en ohms : cette valeur légale (inférieure à 100 ohms en résidentiel) demande un appareil professionnel, le telluromètre. Sans terre du tout, ne branchez aucun appareil en classe I (four, lave-linge, plaques) sur cette prise.
Pourquoi la terre protège, concrètement
Un appareil électroménager métallique (four, lave-linge, réfrigérateur) peut, en cas de défaut interne, mettre sa carcasse sous tension. Sans conducteur de terre, cette tension reste sur l'appareil jusqu'à ce qu'une personne le touche : c'est elle qui devient alors le chemin vers la terre, avec le risque d'électrocution que cela représente. La terre offre un chemin de bien plus faible résistance que le corps humain, ce qui déclenche le disjoncteur différentiel avant qu'un courant dangereux ne traverse qui que ce soit. Sans terre correctement raccordée, le différentiel ne joue plus son rôle protecteur de la même façon.
Coupure du courant : l'étape qu'on ne saute pas
Avant toute manipulation à l'intérieur d'une prise ou du tableau électrique, coupez le disjoncteur général. Un test au tournevis testeur sur la prise elle-même, sans ouvrir quoi que ce soit, peut se faire prise sous tension, mais dès que vous démontez une prise pour vérifier le câblage, l'alimentation doit être coupée.
Méthode 1 : le tournevis testeur, pour un premier repérage
- Identifier la phase en insérant la pointe du tournevis testeur dans l'un des deux trous de la prise : s'il s'allume, c'est la phase.
- Tester la terre en insérant la pointe dans la broche de terre (la partie métallique saillante sur une prise française) : le voyant ne doit normalement rien indiquer de particulier ici, ce test sert surtout à confirmer visuellement la présence physique de la broche et son bon maintien.
- Vérifier qu'aucune tension parasite n'apparaît sur la terre, ce qui indiquerait un problème de câblage à faire vérifier par un professionnel.
Cette méthode reste sommaire : elle détecte la présence de tension là où il ne devrait pas y en avoir, mais ne confirme pas que la terre est effectivement reliée au piquet de terre du bâtiment.

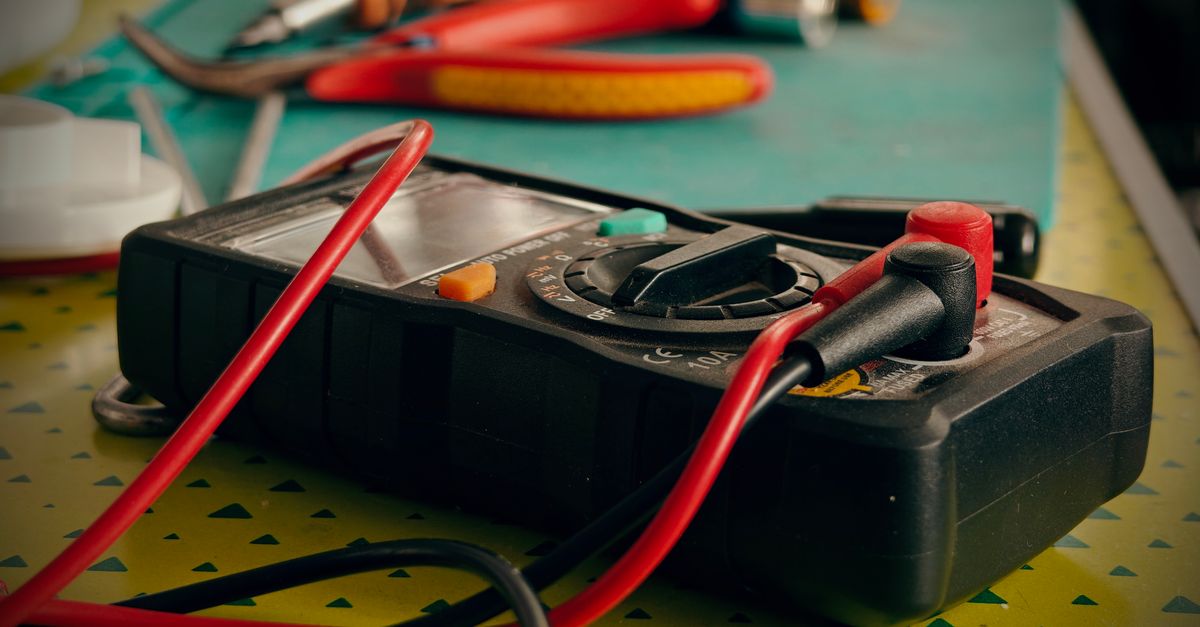

Méthode 2 : le multimètre en continuité, plus fiable
C'est la méthode la plus accessible pour un bricoleur équipé d'un multimètre basique, à condition de couper le courant avant d'ouvrir la prise :
- Couper le disjoncteur général et vérifier l'absence de tension avec le tournevis testeur avant d'ouvrir la prise.
- Régler le multimètre sur le mode continuité (souvent symbolisé par une icône de diode ou de son, avec un bip sonore) ou sur le mode ohmmètre.
- Placer une pointe sur la borne de terre de la prise démontée, et l'autre sur la barrette de terre du tableau électrique, ou sur un point de terre connu et fiable.
- Lire le résultat : un bip ou une valeur proche de zéro ohm confirme une liaison continue. L'absence de signal, ou une valeur qui affiche l'infini, indique une coupure dans le circuit de terre.
Un multimètre de particulier confirme que le fil de terre est continu jusqu'au tableau, mais ne mesure pas la résistance réelle de la prise de terre au sol, exprimée en ohms, qui doit rester sous un seuil réglementaire. Cette mesure demande un telluromètre, un appareil professionnel qui injecte un courant test dans le circuit de terre. Pour une vérification complète et certifiée, notamment lors d'un diagnostic électrique avant vente ou après une rénovation, il faut faire appel à un électricien équipé.
Que faire si la prise n'a pas de terre du tout
Sur un logement ancien, certaines prises n'ont jamais reçu de conducteur de terre à l'installation. Reconnaître le problème est simple : la prise n'a pas de broche métallique saillante, ou le testeur ne détecte aucune continuité vers le tableau. Dans ce cas, deux options concrètes :
| Solution | Ce que ça implique |
|---|---|
| Tirer un câble de terre depuis le tableau | La solution durable, à faire réaliser ou vérifier par un professionnel selon l'ampleur du chantier |
| Ne pas brancher d'appareil de classe I sur cette prise | Solution provisoire : les appareils en classe II (double isolation, symbole du double carré) n'ont pas besoin de terre |
| Ignorer le problème | À proscrire pour tout appareil métallique branché en continu (four, lave-linge, réfrigérateur) |
Quand appeler un électricien
Trois situations justifient de ne pas rester en solo bricoleur : une absence de terre sur plusieurs prises d'un même circuit, un disjoncteur différentiel qui déclenche de façon répétée sans cause identifiée, ou tout simplement un doute persistant après vos propres tests. Le coût d'une intervention de vérification reste modeste comparé au risque encouru, en particulier dans une salle de bain ou une cuisine où l'eau et l'électricité se croisent. Pour aller plus loin sur la protection générale de votre installation, notre article sur le disjoncteur différentiel explique son rôle exact face à un défaut de terre.
En résumé
Le tournevis testeur donne un premier repère rapide, le multimètre en mode continuité confirme que le circuit de terre va bien jusqu'au tableau, mais aucun des deux ne remplace la mesure certifiée d'un telluromètre professionnel. Sans terre détectée, la règle la plus sûre reste de ne rien brancher de métallique en continu sur la prise concernée, en attendant l'intervention d'un électricien.
